Наружные кабельные канализации различной мощности

проектируем и строим инженерные трассы для безопасной и долговечной прокладки линий связи любого масштаба.

Что такое наружная кабельная канализация (НКК)

Наружная кабельная канализация (НКК) — это система инженерных сооружений, предназначенная для прокладки, защиты и обслуживания линий связи (оптических, медных, силовых и др.) вне зданий. Она обеспечивает безопасное размещение кабелей, защиту от внешних воздействий и удобный доступ для монтажа и ремонта.

Состав системы

В типичную систему НКК входят:

Кабельные трубы (гофрированные, ПНД, ПВХ, асбоцементные, бетонные и т.п.) — создают каналы для прокладки линий.
Колодцы (смотровые, распределительные, линейные) — обеспечивают доступ к кабелям для обслуживания.
Камеры и муфты — используются для соединения и ответвления кабелей.
Защитные ленты и сигнальные покрытия — предупреждают механические повреждения при земляных работах.

Мощность наружной кабельной канализации

Под «мощностью» понимают количество каналов и пропускную способность системы:

Малая мощность — 1–4 трубы, применяется для локальных участков, малых ЖК, частных домов.
Средняя мощность — 4–12 труб, подходит для жилых кварталов и микрорайонов.
Большая мощность — от 12 труб и более, используется для магистральных линий, промышленных зон и крупных ЖК.

Выбор мощности зависит от:

количества операторов связи и типов линий (интернет, ТВ, охранные системы и т. д.);
расстояния между узлами связи;
перспектив развития района.

Особенности проектирования и монтажа

При проектировании НКК важно учитывать:

тип грунта и глубину промерзания — определяет материал и способ укладки труб;
нагрузку на поверхность (транспорт, благоустройство) — влияет на выбор колодцев и лотков;
радиусы изгиба и минимальные расстояния между трубами — для сохранения целостности волокон.

Монтаж выполняется в траншеях, футлярах под дорогами или вдоль инженерных коммуникаций. Для пересечений с проезжей частью часто используются металлические футляры или бурошнековая прокладка без вскрытия покрытия.

Материалы

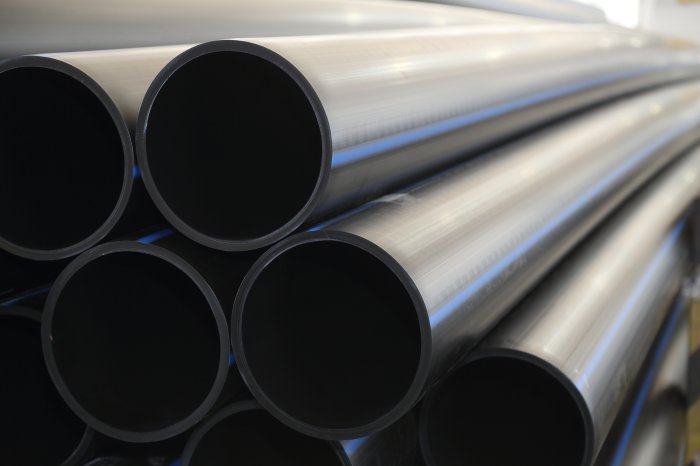

Пластиковые каналы (ПВХ, ПНД) легкие, коррозионностойкие и простые в монтаже. Пластик обеспечивает хорошую изоляцию и защиту от влаги, что делает его отличным выбором для внутренних сетей.

Бетонные каналы прочные, долговечные, устойчивые к механическим повреждениям и температурным колебаниям. Бетон обеспечивает высокую защиту от механических нагрузок, влаги, коррозии, что выгодно характеризует его в сложных условиях эксплуатации.

Металлические каналы (сталь, чугун) обладают высокой прочностью, но могут подвергаться коррозии. Их используют в редких случаях, когда требуется защита проводов от мощного механического воздействия, например, в промышленных зонах или при прокладке под дорогами. Металл обеспечивает надежную механическую защиту, но требует дополнительных мер для предотвращения коррозии (покраска, оцинковка)
